Trosolwg Cynnyrch
Mae'r Alloy Alwminiwm Craidd XLPE Inswleiddiedig Steel Wire Armored PVC Sheathed Cable yn gebl pŵer a gynlluniwyd ar gyfer ceisiadau sydd angen cryfder mecanyddol uchel, perfformiad trydanol dibynadwy, a chost effeithlonrwydd. Mae'n cynnwys dargludydd aloi alwminiwm, inswleiddiad XLPE, arfwisg gwifrau dur, a gwain allanol PVC. Mae'r cebl hwn yn addas ar gyfer gosod tanddaearol, claddu uniongyrchol, ffosydd cebl, ac amgylcheddau llym.

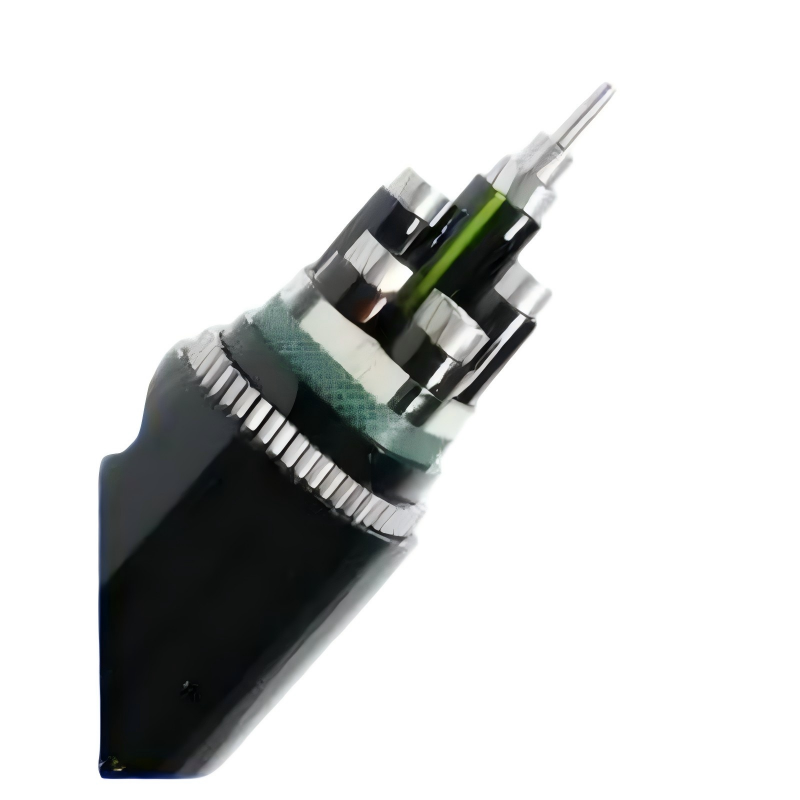

Strwythur Cebl
- Arweinydd:
Wedi'i wneud o aloi alwminiwm (cyfres AA-8000 neu AA-6201 fel arfer), gan gynnig dargludedd da, cryfder tynnol uchel, ymwrthedd cyrydiad, a llai o bwysau o'i gymharu â dargludyddion copr.
- Inswleiddio:
Inswleiddiad polyethylen (XLPE) croes-gysylltiedig gydag uchafswm tymheredd gweithredu parhaus o 90 gradd a-tymheredd cylched byr hyd at 250 gradd (5 eiliad). Mae'n darparu inswleiddio trydanol rhagorol, ymwrthedd thermol, a pherfformiad heneiddio.
- Gwain Mewnol:
Gwain fewnol PVC a ddefnyddir fel gwasarn i amddiffyn yr haen inswleiddio a darparu arwyneb llyfn ar gyfer arfogaeth.
- Arfwisg:
Mae arfwisgoedd gwifrau dur galfanedig (SWA) yn darparu amddiffyniad mecanyddol cryf yn erbyn grymoedd allanol, sy'n addas ar gyfer gosodiadau claddu dan ddaear ac uniongyrchol.
- Gwain Allanol:
Gwain allanol PVC sy'n cynnig ymwrthedd da i abrasiad, lleithder, cemegau a lluosogi fflam.
Tabl Manyleb Paramedr
| Croes Enwol-Ardal Adrannol (mm²) | Nifer y Craiddau | Trwch Inswleiddio Enwol (mm) | Diamedr Cyffredinol Wedi'i Gyfrifo (mm) | Pwysau Cebl Uchaf (kg/km) |
|---|---|---|---|---|
| 50 | 1 | 8 | 38.8 | 2610 |
| 70 | 1 | 8 | 40.7 | 2820 |
| 95 | 1 | 8 | 42.3 | 3030 |
| 120 | 1 | 8 | 43.9 | 3640 |
| 150 | 1 | 8 | 46.7 | 3900 |
| 185 | 1 | 8 | 48.5 | 4150 |
| 240 | 1 | 8 | 50.7 | 4580 |
| 300 | 1 | 8 | 53.5 | 4990 |
| 400 | 1 | 8 | 56.7 | 5620 |
| 500 | 1 | 8 | 60.3 | 6250 |
| 630 | 1 | 8 | 64.3 | 7010 |
| 50 | 3 | 8 | 79.7 | 8870 |
| 70 | 3 | 8 | 83.3 | 9610 |
| 95 | 3 | 8 | 87.45 | 10470 |
| 120 | 3 | 8 | 90.8 | 11220 |
| 150 | 3 | 8 | 94.6 | 12100 |
| 185 | 3 | 8 | 98.2 | 12990 |
| 240 | 3 | 8 | 103.7 | 14340 |
| 300 | 3 | 8 | 108.9 | 15710 |
| 400 | 3 | 8 | 116.1 | 17870 |
Nodiadau:
- Dimensiynau a phwysau ywgwerthoedd wedi'u cyfrifoa gall amrywio ychydig yn dibynnu ar oddefiannau gweithgynhyrchu.
Nodweddion Allweddol
- Cryfder mecanyddol uchel oherwydd arfwisgoedd gwifrau dur
- Gallu cario cerrynt sefydlog-gydag inswleiddiad XLPE
- Dargludydd aloi alwminiwm ysgafn a darbodus
- Yn addas ar gyfer amgylcheddau llym a gosodiadau tanddaearol
-Gweithrediad-tymor hir diogel a dibynadwy
Nodweddion Trydanol
- Foltedd Gradd: 0.6/1 kV (foltedd isel)
- Amlder â Gradd: 50 Hz / 60 Hz
- Tymheredd Gweithredu Uchaf y Dargludydd: 90 gradd
- Byr-Tymheredd y gylched: 250 gradd (5 eiliad)
Ceisiadau
- Systemau dosbarthu pŵer
- Prosiectau claddu tanddaearol ac uniongyrchol
- Gweithfeydd a ffatrïoedd diwydiannol
- Adeiladau masnachol a phreswyl
- Prosiectau seilwaith a pheirianneg ddinesig
Canllawiau Gosod
Dulliau Gosod:
Tanddaearol, claddu uniongyrchol, ffos cebl, neu osod dwythell.
Radiws Plygu Isafswm:
Dim llai na 12 gwaith y diamedr cebl cyffredinol.
Rhagofalon:
Osgoi difrod mecanyddol yn ystod y gosodiad, sicrhewch fod yr arfogaeth wedi'i seilio'n iawn, ac atal gorlwytho yn ystod y llawdriniaeth.
