Trosolwg Cynnyrch

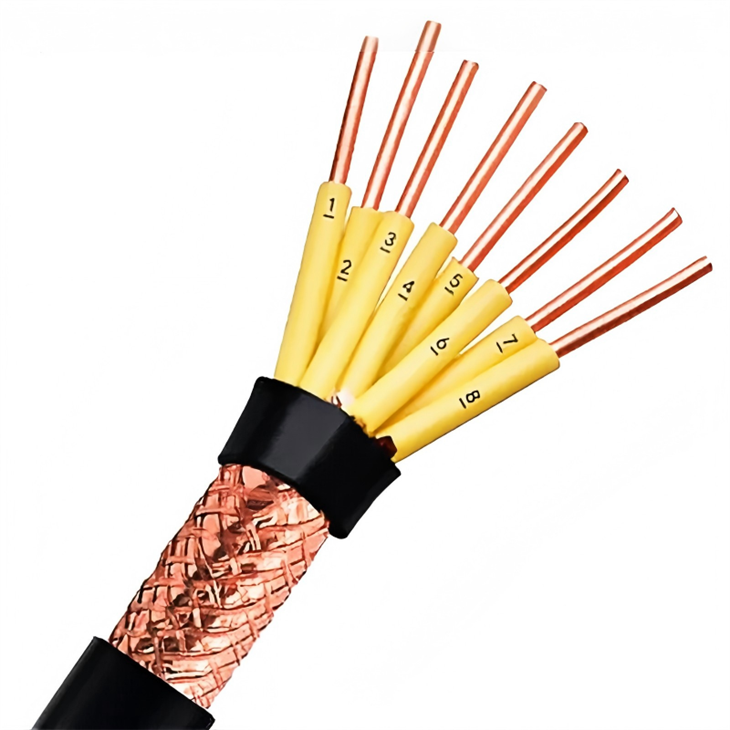

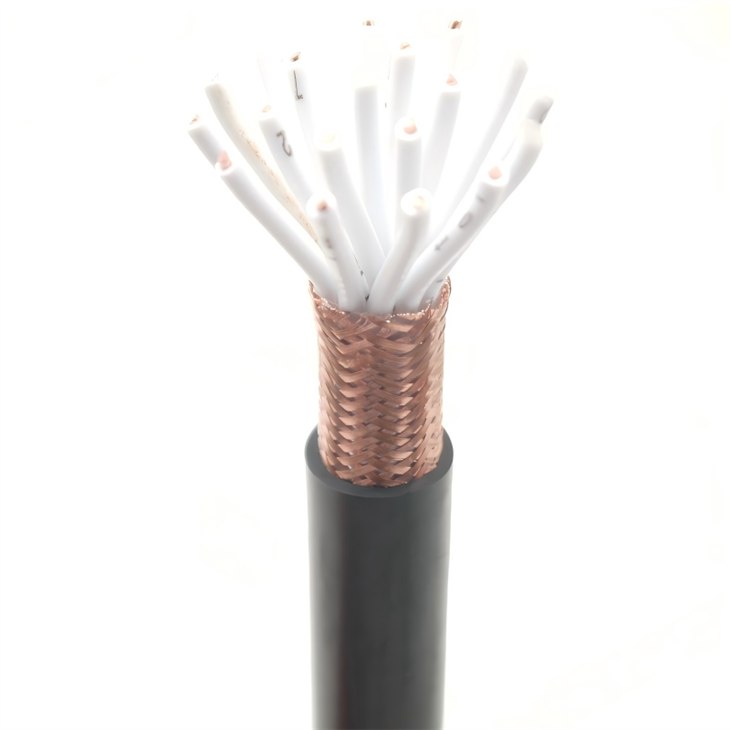

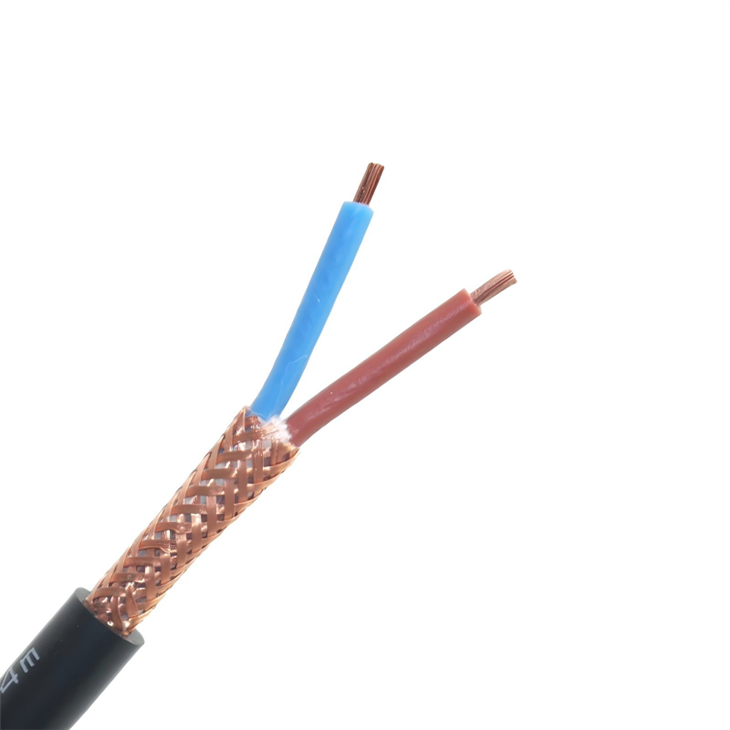

Mae KVVP Cable yn ddargludydd copr, wedi'i inswleiddio â PVC, wedi'i orchuddio â PVC, cebl rheoli cysgodi gwifren gopr wedi'i blethu. Fe'i cynlluniwyd ar gyfer rheoli, monitro, a chylchedau trosglwyddo signal mewn amgylcheddau diwydiannol lle gall ymyrraeth electromagnetig (EMI) fod yn bresennol.
Eglurhad Dynodiad
Dynodiad cebl KVVP:
- K: Cebl rheoli
- V: Inswleiddiad PVC
- V: Gwain allanol PVC
- P: Cysgodi plethedig gwifren gopr
Adeiladu Cebl
- Dargludydd: Dargludydd copr annealed, solet neu sownd, sy'n cydymffurfio ag IEC 60228 Dosbarth 1 neu Ddosbarth 2.
- Inswleiddio: Inswleiddiad PVC yn darparu perfformiad trydanol sefydlog.
- Ceblau: Adeiladwaith troellog aml-craidd gyda llenwyr i gadw'n grwn.
- Cysgodi: Tarian plethedig gwifren gopr gyda sylw nodweddiadol Yn fwy na neu'n hafal i 80%, gan leihau ymyrraeth electromagnetig yn effeithiol.
- Gwain Allanol: Gwain PVC sy'n darparu amddiffyniad mecanyddol ac ymwrthedd i leithder a chemegau.
| Croes Enwol-Ardal Adrannol (mm²) | Nifer y Craiddau | Mathau o Arweinydd | Max. Gwrthiant DC ar 20 gradd (Ω/km) – Copr Moel | Max. DC Resistance ar 20 gradd (Ω/km) – Copr Tun |
|---|---|---|---|---|
| 0.5 | / | / | / | / |
| 0.75 | 2–61 | 1 | 24.5 | 24.8 |
| 0.75 | 2–61 | 2 | 24.5 | 24.8 |
| 1 | 2–61 | 1 | 18.1 | 18.2 |
| 1 | 2–61 | 2 | 18.1 | 18.2 |
| 1.5 | 2–61 | 1 | 12.1 | 12.2 |
| 1.5 | 2–61 | 2 | 12.1 | 12.2 |
| 2.5 | 2–61 | 1 | 7.41 | 7.56 |
| 2.5 | 2–61 | 2 | 7.41 | 7.56 |
| 4 | 2–14 | 1 | 4.61 | 4.70 |
Manylebau Technegol
| Foltedd Cyfradd | 450/750 V |
| Tymheredd Gweithredu Uchaf | +70 gradd |
| Isafswm Tymheredd Gosod | -15 gradd |
| Radiws Plygu Isafswm | 6 × diamedr cebl cyffredinol |
| Nifer y Craiddau | 2 i 61 craidd (nodweddiadol) |
| Dargludydd Croes-Adran | 0.5 - 2.5 mm² (maint eraill ar gael ar gais) |
Nodweddion Allweddol
- Gwrthiant ardderchog i ymyrraeth electromagnetig
- Trosglwyddiad signal sefydlog
- Hyblygrwydd da a gosod hawdd
- Dyluniad aeddfed gyda derbyniad diwydiannol eang
- Cost-ateb cebl rheoli gwarchodedig effeithiol
Ceisiadau
Defnyddir ceblau KVVP yn eang yn:
- Systemau awtomeiddio diwydiannol
- PLC a chabinetau rheoli
- Offeryniaeth a chylchedau trawsyrru signal
- Gweithfeydd pŵer, ffatrïoedd, a chyfleusterau prosesu
- Amgylcheddau gydag ymyrraeth electromagnetig cymedrol
Safonau a Chydymffurfiaeth
Wedi'i gynhyrchu yn unol â:
- GB/T 9330 – Ceblau rheoli wedi'u hinswleiddio â phlastig
- IEC 60227 - Ceblau wedi'u hinswleiddio â PVC
- IEC 60228 - Dargludyddion ceblau wedi'u hinswleiddio
Marcio Nodweddiadol
KVVP 7×1.5 mm² 450/750 V
Crynodeb
Mae KVVP yn gebl rheoli gwarchodedig dibynadwy a chost-effeithiol sydd wedi'i gynllunio ar gyfer cymwysiadau rheoli diwydiannol a throsglwyddo signal. Mae ei gysgodi plethedig copr yn sicrhau perfformiad sefydlog mewn amgylcheddau y mae ymyrraeth electromagnetig yn effeithio arnynt.
